Установка накладного выключателя

Устройство накладных выключателей

Накладной выключатель представляет собой двухпозиционное коммутационное устройство с нормально-разомкнутыми контактами. Это изделие с ручным управлением и простой конструкций. Несмотря на простоту, прибор надежно замыкает и размыкает контакты. При размыкании клемм образуется воздушный разрыв, который прекращает подачу напряжения по фазе и обесточивает цепь переменного тока.

В моделях с одной и двумя клавишами на разрыв подают только фазу, поэтому монтаж устройств требует внимательности. Если перепутать провода, потребители электрического тока в выключенном состоянии останутся под напряжением. При замене лампы или ремонте патрона может быть поражение током. Поэтому допускать ошибки категорически нельзя.

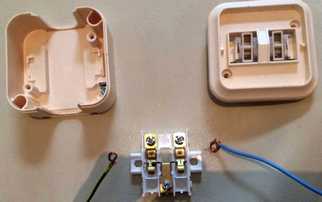

Состоит накладной выключатель из следующих компонентов:

• корпус;
• внутренний контактный блок;
• клавиша;
• крепежные элементы.

В ряде моделей вокруг клавиш устанавливают декоративную накладку из полимера или металла. В магазине выключатели собраны. Для установки их предварительно разбирают на модули.

Устройства различают по степени защиты. У некоторых переключателей уровень защиты достигает IP65. Изделия такого плана устанавливают в помещениях с высокой влажностью – на кухне, в ванной, санузле.

Рабочий механизм переключателя состоит из основания и мелких элементов. На основании установлен приводной механизм клавиши и два контакта для входного и выходного провода.

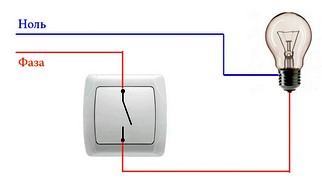

Принцип работы накладного выключателя

Принцип действия накладного выключателя заключается в следующем:

• В корпусе установлен рабочий механизм с подвижным контактом.
• Пользователь нажимает клавишу – контакт размыкается или смыкается. Соответственно, свет выключается или включается.

К контактам прибора подключают только фазный провод. Клеммы контактов – винтовые или прижимные. Винтовой зажим более надежный, прижимной – отличается простотой в установке.

Главная особенность электроприбора – это монтаж сверху стены. Для установки не делают отверстия – грязные работы сведены к минимуму. Но по внешнему виду электроприборы значительно проигрывают встраиваемым, хотя монтаж занимает меньше времени. Используют накладные устройства с проводкой открытого типа. Но иногда допускается установка выключателя и со скрытой проводкой.

Процесс установки и подключения накладного выключателя

Чтобы установить наружный выключатель, мастер выполняет следующие действия:

1. Подготавливает инструменты для монтажа: нож, плоскогубцы, термоусадочную трубку или изоляционную ленту, строительный уровень. Для крепления использует саморезы, дюбель-гвозди. Для подготовки отверстий под дюбель-гвозди – перфоратор или дрель. Также электрик разбирает выключатель.

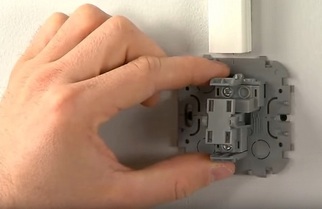

2. Крепит монтажную пластину выключателя на стене. Предварительно размечает точки фиксации устройства, сверлит отверстия.
3. Убирает заглушки, чтобы ввести провода в корпус выключателя. Вводит проводку и часть гофрированной трубы.
4. Подготавливает двухжильный кабель к подключению.
5. Устанавливает рабочий механизм, подводит снизу кабель.
6. Ставит на место переднюю панель, фиксирует клавишу.

Перед монтажом мастер отключает подачу электроэнергии в щитке и проверяет отсутствие напряжения индикаторной отверткой.

Разберем основные этапы подключения на примере одноклавишного выключателя подробно.

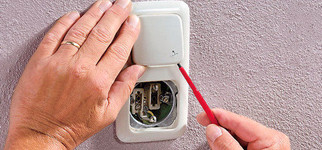

Разборка корпуса выключателя

Сначала электрик снимает клавишу. Для этого он берется за выступающую часть механизма, сжимает и тянет на себя. Направляющие клавиши должны будут выйти из пазов.

За декоративной передней панелью устройства расположен рабочий механизм. Поэтому мастер демонтирует панель. Крепится она за счет фиксаторов, которые отжимают с помощью плоской отвертки. Иногда в качестве крепежа используют винты – их откручивают. После демонтажа панели мастер снимает рабочий механизм.

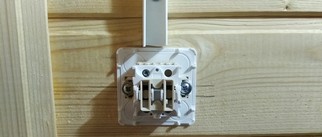

Фиксация корпуса на стене

Перед фиксацией корпуса электрик с помощью уровня выравнивает деталь по горизонтали. Затем карандашом делает пометки на основании. По разметке стену подготавливают к монтажу.

Способ крепления корпуса специалист выбирает с учетом материала, из которого сделана стена. Сложнее всего работать с бетонным основанием. В нем отверстия под крепежные элементы делают с помощью дрели или перфоратора. В инструмент устанавливают сверло, которое соответствует по диаметру сечению дюбель-гвоздя. После подготовки отверстий корпус прикладывают к стене и фиксируют дюбель-гвоздями.

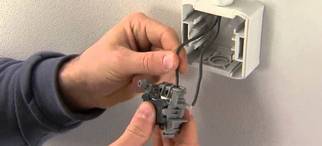

Подключение проводов

Мастер использует следующую схему подключения:

1. Заводит кабель внутрь корпуса электротехнического изделия. Для этого сначала демонтирует заглушку. Если отверстия для провода нет – мастер делает его с помощью ножа.
2. Заводит вместе с кабелем пластиковую гофру, чтобы соединение выглядело эстетично.
3. Снимает изоляционный слой с кабеля, разделяет на отдельные проводники. Зачищает проводники на 1 см.
4. Присоединяет фазный провод к клемме L. Другой проводник заводит в клемму 1. Закручивает крепеж, если зажим винтовой.

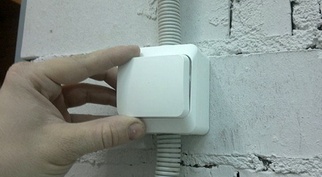

Сборка выключателя

Это завершающий этап монтажа. Чтобы собрать устройство, в коробке корпуса мастер фиксирует рабочий механизм. После этого устанавливает лицевую панель и клавишу.

После завершения монтажа электрик подключает подачу напряжения и проверяет работоспособность изделия.

Устройства с 2 или 3 клавишами устанавливаются по аналогичному принципу. Но в этом случае к каждой клавише подключается определенный светильник.
