Установка проходного выключателя

Принцип работы проходных выключателей

Проходной переключатель выглядит так же, как клавишный. Но конструкция и принцип работы устройства – совершенно другой. Различия между приборами заключаются в количестве и алгоритме соединения переключающих контактов. Так, при срабатывании одноклавишного выключателя контакты просто замыкают или размыкают фазную цепь – включают и выключают свет одного светильника. Два проходных выключателя замыкают одну соединительную линию и, в то же время, размыкают другую.

Таким образом, пользователь раздельно управляет одним осветительным прибором из разных мест, которые удалены на большое расстояние друг от друга. Часто такие переключатели устанавливают на разных концах длинного коридора, чтобы управлять освещением было удобнее. Принцип действия приборов определяет особенности монтажа в границах одного помещения.

Схема подключения проходного выключателя

Подключать проходные выключатели необходимо, исходя из особенностей коммутации таких устройств. Рассмотрим две основные схемы.

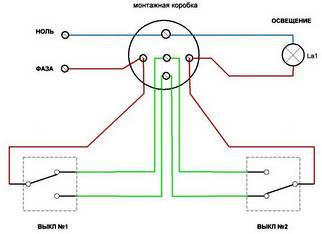

Электрическая схема подключения проходного переключателя

Устройства соединяют между собой двумя линейными проводами, которые объединяют коммутируемые точки. Перекидные контакты проводов изначально установлены противоположно и подключены к линейным проводникам, которые не задействованы в схеме.

При нажатии на клавишу первого выключателя его перекидная пластина замыкает цепь питания осветительного прибора – он включается. При нажатии клавиши второго выключателя размыкается цепь питания, и светильник гаснет.

Перед установкой проходных выключателей нужно заранее предусмотреть две точки, в которых они будут размещаться.

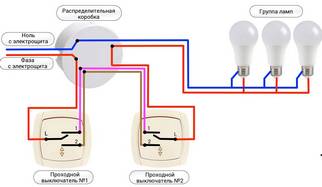

Монтажная схема

Монтажная схема подразумевает использование типовой распределительной коробки. В ней отдельные проводники системы распределяют на два устройства управления освещением.

Перед электромонтажом электросеть обесточивают. К распределительной коробке для реализации схемы управления освещением подводят 5 проводов:

• питающий – от автомата;
• три двухжильных кабеля, которые пойдут на переключатели;
• провод, которые подсоединяют к прибору освещения.

Проводники зачищают от изоляции. Переключатели подключают в разрыве фазы, а ноль через распредкоробку прокладывают на светильник. Провод от лампы в распредкоробке соединяют с нулевым кабелем, проложенным от электрического щитка. Скрутки изолируют, затем закрывают распаячную коробку крышкой.

Управление освещением из 3-х и более мест

В помещениях с большой площадью управлять осветительными приборами удобнее из нескольких точек. Чтобы создать систему многоточечного управления, для включения света из 3-х и более мест одновременно, монтажа проходных выключателей недостаточно. Дополнительно устанавливается перекрестный выключатель.

Устройство подключают в разрыве двухжильного проводника – между проходными переключателями.

Принцип работы перекрестного переключателя

В конструкции изделия присутствует 4 контакта. Два из них подсоединяют к клеммам одного переключателя, два других – другого. Перекрестные устройства работать самостоятельно не могут – только в тандеме с проходными. Они играют роль транзитных изделий.

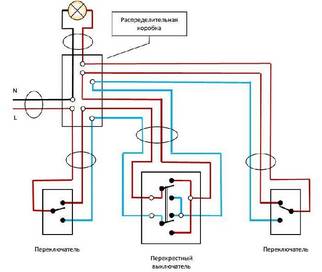

Схема подключения проходных выключателей для управления из 3-х мест:

1. Выходные контакты первого переключателя соединяют с входной парой клемм перекрестного устройства.
2. Соединения формируют вплоть до последней точки управления освещением.
3. Общий провод соединяют с контактом светильника. Фазный – с входным контактом первого проходного переключателя.
4. Второй провод светильника подключают к нулю в распределительной коробке.
5. К каждому проходному переключателю подводят трехжильный кабель, к перекрестному – проводник с 4 жилами.

Схема подключения проходного выключателя для управления из 4-х мест

Для четырех точек применяют комплексную схему распайки. В комплекте присутствует два проходных и два перекрестных переключателя. Если в помещении несколько групп светильников, устанавливают двухклавишные перекрестные устройства.

Схема подключения проходного выключателя для управления из 5 мест

В этой схеме используется 2 проходных и 3 перекрестных переключателя. Устройства подключают по тому же принципу, что и при организации управления освещения из двух, трех или четырех мест.

Монтаж электронных устройств управления переключением света

Чтобы управлять осветительными приборами из разных точек помещения используют не только клавишные, но и электронные устройства. Конструктивно электронный переключатель состоит из следующих компонентов:

• электронной платы;
• центральной кнопки включения;
• светодиода для визуализации привязки устройства и радиомодуля;
• батарейки на 12 Вольт со сроком службы 2 года и более.

Сбоку от центральной кнопки изделия предусмотрены места для пайки дополнительных кнопок, поэтому из одноклавишного выключателя можно легко сделать 2-х или 3-х клавишный прибор.

Радиомодуль, который идет в комплекте с изделием, оборудован отверстием. В него устанавливают кнопку для привязки различных девайсов. Расстояние, на которое распространяется радиосигнал, варьируется в пределах 20-100 м – зависит от модели.

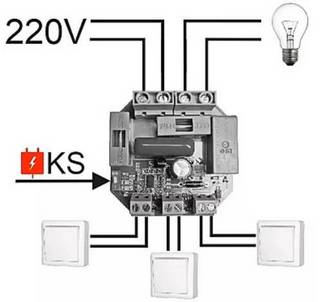

В коробке переключателя установлен предохранитель. Провода при установке подключают к контактам радиомодуля. Где три клеммы – выход, две – вход.

Выходная фаза обозначается «L out», выходной ноль – «N out». К данным проводникам подключают кабель, который идет на светильник. На два контакта с противоположной стороны подают напряжение 220 В.

Электронные выключатели работают дистанционно – по принципу передачи сигнала через радиоканал. Поэтому не требуют обустройства штроб и других грязных работ при монтаже. Радиомодуль устройств размещают в распределительных коробках, под колпаком люстры и в других местах. К нему подводят напряжение 220 В. Через контакты радиомодуля напряжение передается на светильники. К переключателю привязывают пульт ДУ, брелок. Дополнительно устанавливать перекрестные выключатели для управления освещением из нескольких мест не нужно.

Подключают электронные приборы по следующей схеме:

• Разрывают фазный провод, который идет к светильнику, подключают жилы к клеммам «L in» и «L out» (в одноканальных изделиях).
• В многоканальных устройствах фазу разделяют через выходные клеммы «L1 out», «L2 out» и т.д., а затем подсоединяют к соответствующей группе светильников.
• Общий ноль подают на каждую лампу светильника в обход устройства.

Выключатели крепят на саморезы в подрозетник или приклеивают двухсторонним скотчем сверху отделки стены.

Монтаж сенсорных проходных выключателей

Сенсорный выключатель – это панель из кристаллического стекла, на которой нанесена разметка с подсветкой. Освещение включается кратковременным прикладыванием пальца к поверхности прибора. При удержании пальца регулируется освещенность. При соприкосновении с прибором изменяются параметры конденсатора в электростатическом поле, возникает управляющий сигнал, который запускает коммутацию.

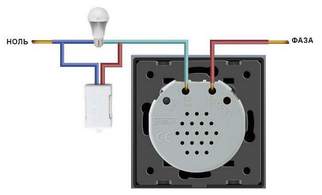

Схема монтажа сенсорных проходных переключателей схожа с установкой обычных сенсорных выключателей. Но для корректной работы проходные выключатели синхронизируют между собой. Без синхронизации изделия будут работать, как обычные.

Чтобы синхронизировать устройство, поочередно прикасаются к сенсору каждого и удерживают палец 4-5 секунд. Чтобы сбросить синхронизацию, на сенсоре последнего изделия нужно задержаться на 10 секунд, пока не прозвучит звуковой сигнал.
