Монтаж ТВ-розетки

Конструкция, особенности и выбор ТВ-розетки

Несмотря на то, что на рынке электроники ежедневно появляются новые виды мультимедиа-проигрывателей, традиционные устройства, предоставляющие надёжный приём сигнала, по-прежнему остаются востребованными в большинстве домов. В немалой степени такое положение вещей обусловлено и тем обстоятельством, что телевизионная розетка в квартире позволяет смотреть аналоговое ТВ, даже когда выключают кабельное телевидение и интернет.

Разобравшись в принципах и поняв схему подключения, можно произвести монтаж ТВ-розетки самостоятельно, но проще и рациональнее всё же обратиться к профессиональным электрикам.

Перед подключением коаксиального кабеля потребуется разобраться, из чего он состоит. Внешне он имеет круглое сечение и отчётливо выделяется среди других шнуров слаботочных сетей многоквартирных и частных домов.

В конструкцию антенного кабеля входят четыре обязательных элемента:

1. Центральная жила или проводник передачи телевизионного сигнала;
2. Изоляционный слой, выполняемый из не проводящего электрический ток материала. Он выполняет 2 функции – разделяет проводники и служит каркасом, крепко фиксирующим их позиционирование по отношению к друг другу;
3. Экран, представляющий собой токопроводящую прослойку, выполняющуюся из тандема медного и алюминиевого сплавов.
4. Оплётка – верхний наружный слой, защищающий центральный проводник от деструктивных внешних факторов – аномальных температур, воды, механических повреждений, и т.п.

Таким образом, источником передачи сигнала телевизору можно считать центральную жилу коаксиального кабеля. Вторым по приоритету элементом является экран, защищающий передачу импульса от помех типа электромагнитных полей, вызывающих искажения на экране телевизора.

При подключении ТВ-кабеля именно эти элементы непосредственно соединяются с сетевым разъёмом. Стоит отметить, что существуют незначительные отличия и нюансы подключения ТВ-розетки, которые обусловлены такими объективными факторами, как разные производители, конструктивные особенности оборудования, методика соединения, и т.д.

Конструкция телевизионной розетки

Конструкция среднестатистического сетевого разъёма, к примеру – Busch Jaeger Series Basic 55, довольно проста, и включает в себя:

• суппорт, соединяющий корпус и внутренние части TV-розетки между собой;
• лицевую панель, отвечающую за приятный внешний вид и служащую защитным корпусом для устройства;
• печатную плату, являющуюся сердцем ТВ-розетки, к которой непосредственно подсоединяется медная жила.

Если с суппортом и облицовочной частью дело обстоит легко, то устройство печатной платы у производителей может разниться. Например, сложные варианты исполнения разъёмов содержат электронные компоненты. Также встречаются комбинированые розетки с выходами для ТВ и локальной сети.

Особенности выбора ТВ-розетки

При подключении телевизионного кабеля обращайте внимание на специфику последующего монтажа. Проложить телевизионный кабель на объекте можно двумя способами:

1. Провода, спрятанные в стену – скрытая прокладка. Обычно такой способ укладки доступен на стадии ремонта, либо при отделке в новом доме.
2. Второй вариант – наружная прокладка – может потребоваться, когда телевизоров в доме становится больше. В этом случае антенный провод прячется в специальный плинтус с каналами, и применяются накладные наружные ТВ-розетки. Такой вариант при грамотном исполнении выглядит привлекательно и является вполне компактным.

Что касается кабеля, то главные критерии, на которые стоит обращать внимание при покупке – качество передачи сигнала и прочная изоляция. Для скрытого укладывания лучше всего подходят SAT-703, SAT-50, DG 113, RG 11. Это одножильные медные шнуры со вспененной изоляцией и высокопрочной оплёткой, которые способны пролежать под штукатуркой не один десяток лет.

Виды ТВ-розеток и схемы монтажа

Для упрощения классификации производители выделяют 3 типа сетевых разъёмов:

• одиночные;
• проходные;
• и оконечные розетки.

Прокладывание кабеля проводится двумя способами – «звездой» и по проходной конфигурации. Рассмотрим каждый из них подробнее по-отдельности.

Подключение ТВ-розеток по проходной схеме

Проходная конфигурация позволяет подключить в ТВ-розетку одновременно 2 кабеля – отсюда и соответствующее название изделия. В такой последовательности один кабель питающий, идёт к антенне, второй – отходящий – направлен к другим излучателям импульса. Способ считается более экономичным, поскольку каждая последующая электророзетка запитывается от предшествующей. В результате чего расходуется меньше кабеля и остальных расходников.

Проходные розетки имеют и ряд ощутимых недостатков. Они подходят для ТВ-антенн, но не устанавливаются при проведении спутникового или кабельного телевидения, поскольку выдают сильное падение сигнала (до 10-15 дБ). Ещё один фактор не в пользу проходных ТВ-розеток – невозможность использования для работы спутникового SAT TV.

Подключение по схеме «звезда»

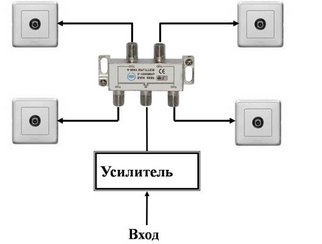

Подключение «звезда» можно реализовать только при использовании одиночных розеток. В применении такой схемы роль главного узла играет сплиттер, имеющий на одной стороне вход для подведения к источнику сигнала, а на другой – 2, 3, 4 или более выходов, идущих к сетевым разъёмам.

Преимущество такого соединения – одинаково сильный импульс на всех задействованных в процессе TV-розетках. Поэтому прокладывая спутниковое или цифровое телевидение, используют только «звезду».

К его недостаткам относится высокая стоимость комплектующих по сравнению с проходной конфигурацией. Сложность выполнения работ также возрастает, поэтому если вы не сильны в электрике, лучше доверить решение этой задачи профессионалу.

Процесс установки ТВ-розетки специалистами

Специалисты нашей компании осуществляют монтаж и подключение электророзеток всевозможных типов и конфигураций. Чтобы произвести монтаж ТВ-разъёма, необходимо выполнить ряд последовательных действий, вкратце описаны которые будут ниже:

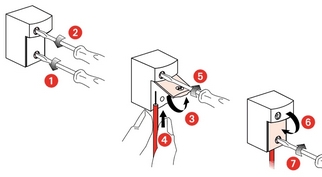

1. В первую очередь нужно подготовить торчащий из подрозетника антенный кабель, а точнее оголить центральный проводник. Для этого ножом снимается внешняя изоляция длиной 3 см, сдвигается оплетка из меди и находящаяся под ней фольга.
2. После этого удаляется изоляционный слой с центрального проводника, оставляя лишь оголенный конец 8-10 мм в длину.
3. На следующем этапе оголенный срез кабеля пропускается сквозь петлю-фиксатор, которой оснащаются TV-розетки.
4. Далее центральная жила укладывается вокруг винта и затягивается. Предварительная установка ТВ-розетки закончена, остаётся только осуществить её крепление в подрозетник.

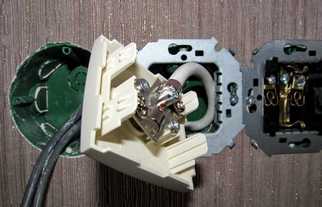

Монтаж собранной ТВ-розетки проходит с помощью распорных лапок, идущих вместе с ней в комплекте. Помимо них розетка дополнительно крепится к стене саморезами. На этом подключение ТВ-кабеля к розетке можно считать завершённым.
