Установка интернет-розеток

Что такое компьютерная (интернет) розетка?

Компьютерная розетка (др. назв. – интернет-розетка) – это специальное устройство, с помощью которого электрические приборы подключаются к структурированной локальной сети. Она обеспечивает трафик между компьютерами, принтерами, телевизорами и сетевым оборудованием, позволяет подключить интернет к оборудованию. Компьютерные розетки поддерживают разъемы стандарта RJ-45, обеспечивают высокую скорость передачи данных с минимальным количеством помех.

По способу монтажа устройства подразделяются на следующие виды:

• Внутренние. Контактная панель остается снаружи, а функциональная часть сетевой розетки размещается в полости стены.
• Внешние. Функциональная часть и контактная панель находятся на поверхности стены.

Одна интернет-розетка может иметь 1, 2, 4 или 8 разъемов. На рынке сегодня встречаются комбинированные варианты для подключения устройств по стандарту RJ-45, а также через порты USB и HDMI.

Подготовка к установке интернет-розеток

Перед установкой интернет-розетки необходимо выполнить монтаж проводов и слаботочного щитка, поэтому лучше всего проводить подготовку на этапе выполнения отделочных работ. Сначала составляют схему прокладки сетевого кабеля. Затем в стенах прорезают углубления для проводов и слаботочного щитка. Все интернет-кабели одним концом выводят к роутеру или к другому сетевому оборудованию, а другим – к месту установки розетки для интернета. В некоторых помещениях прокладка кабелей внутри стены может быть нецелесообразной. В таком случае монтаж проводов выполняют в пластиковом кабельном канале или коробе. Этот вариант более пригоден для офисов, где со временем может увеличиться количество единиц оборудования.

Как наши специалисты устанавливают интернет-розетки?

Наши сотрудники могут установить интернет-розетку с нуля, выполнив полный монтаж локальной кабельной системы, или же подключить разъем к уже проложенным проводам. Сначала специалист проводит осмотр объекта, изучает схемы размещений коммуникаций и оценивает количество и стоимость материалов. После этого составляется смета, заключается договор и начинается выполнение заказа.

Монтаж интернет-розетки проходит в несколько этапов:

1. Прокладка кабелей. Согласно техническим требованиям к эксплуатации СКС витую пару необходимо прокладывать в отдельных каналах на расстоянии 30-40 см от других инженерных коммуникаций. Это делается для того чтобы защитить сигнал от помех. При помощи перфоратора или электрической пилы в стенах вырезаются стробы (борозды) под прямым углом. Глубина прорези для прокладки одного или нескольких кабелей не должна быть менее 25-35 мм. В помещениях с мебелью и техникой перед началом работ все затягивают пленкой для защиты от абразивной пыли. Затем провод протягивают в гибкие гофрированные трубы и закрепляют при помощи фиксаторов в стробах. Сверху накладывается слой штукатурки или другого строительного материала.
2. Установка подрозетника. Разъемы монтируются на высоте от 15 до 120 см в местах расположения компьютерной техники и других приборов. Розетки можно разместить и выше, если этого требуют обстоятельства. На выбранный участок стены наносится разметка при помощи уровня. После этого перфоратором или электрическим молотком выдалбливается ниша для подрозетника. Образовавшееся углубление очищают от пыли и грязи. Далее в полость устанавливают подрозетник и закрепляют при помощи саморезов.
3. Подготовка проводов. После установки подрозетника в колодку заводят кабель и начинают готовить его к подключению. Сначала при помощи ножа или стриппера снимается верхняя оболочка и экран. Все делается предельно аккуратно, чтобы не повредить жилы. Нужно подрезать кабель так, чтобы в розетку зашел отрезок длиной около 20 мм. Если прокладка витой пары выполнена в коробе, то можно оставить запас длинной 20-30 см для возможных маневров на случай перестановок подключенных к сети приборов.

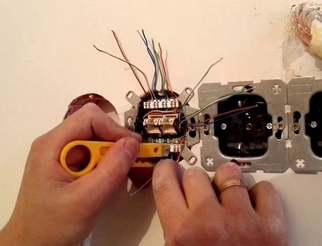

4. Подключение проводов. Разводка проводов выполняется по схеме А или Б. С них снимать изоляцию не нужно. Не рекомендуется разводить между собой провода на расстояние более 13 мм. В противном случае будет наблюдаться затухание сигнала. Каждый провод должен попасть в свой паз. После этого разъем закрывают клеммником и вставляют в колодку.
5. Завершение монтажа розетки. После фиксации разъема в колодке розетку закрывают крышкой.

Подключение витой пары

Для передачи сигнала на максимально возможное расстояние рекомендуется использовать одну из двух схем: EIA/TIA-568A или EIA/TIA-568B. Для удобства пользователей в восьмижильном кабеле UTP каждая пара жил обозначена своими цветами:

• коричневая / бело-коричневая;
• оранжевая / бело-оранжевая;
• синяя / бело-синяя;
• зеленая / бело-зеленая.

По стандартуRJ-45 каждая из восьми жил кабеля витая пара зажимается в коннекторе. Для передачи сигнала используется 1 и 2 жила (передача данных), а также 3 и 6 (прием данных). Остальные остаются в резерве.

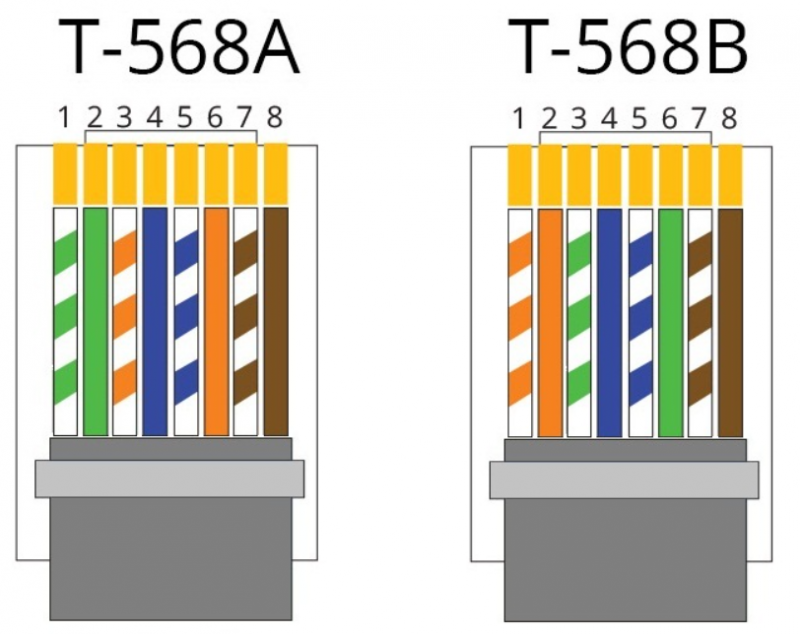

Цветовые схемы подключения представлены ниже.

Для подключения приборов с сетевым оборудованием на двух концах кабеля обжимку выполняют по одной из указанных схем. Если же планируется использовать провод для соединения двух компьютеров между собой, то для обжимки одного конца используют схему EIA/TIA-568A, а для другого – EIA/TIA-568B. После этого нужно проверить контакты мультиметром и сетевым тестером. При помощи патч-корд к розетке можно подсоединить прибор с разъемом стандарта RJ-45. Если все было сделано правильно, сигнал будет проходить по проводам без помех.

В некоторых случаях для подключения розетки можно использовать только две витые пары. Основной недостаток этого варианта – провода не кроссируются перекрестным способом. Такая розетка подходит для интернет-соединения со скоростью до 1 Гб/сек.

Наши мастера быстро выполнят поставленную задачу и обеспечат высокую пропускную способность ветки структурированной кабельной сети. На подключение интернет розетки уйдет не более 10 минут.
