Установка электрощитка

Виды электрощитков

Распределительный щит – это устройство для равномерной подачи электроэнергии из внешней сети в жилые дома и квартиры.

Представляет собой металлический бокс. Внутри корпуса располагаются: электросчетчик, автоматические выключатели, УЗО (устройства защитного отключения, din-рейки, реле напряжения. Дополнительно внутрь устанавливают сигнализацию, стабилизатор напряжения, напрямую связывая их с сетью.

Между автоматом и УЗО есть отличие. Последнее защищает человека от удара током, вызванным утечкой в сети (когда ток из фазы уходит в землю из-за поврежденной изоляции). Автомат предназначен для защиты сети от короткого замыкания и выхода из строя кабелей.

Устройства защитного отключения встраивают в сеть для каждой группы розеток и других потребителей, к соответствующим автоматам. Их установка – обязательное условие для электросети без заземления. Контур заземления в щитке организуется с помощью нулевой шины.

Стоит упомянуть дифавтоматы – модули, совмещающие в себе оба прибора. Они чувствительны к утечке, но не располагаются в качестве вводных (т.е. отвечающих за всю сеть, а не за ее отдельные участки).

Дин-рейки используют как площадь крепления в электротехнике, на них располагают модули (элементы электрического щитка крепятся с помощью пазов и защелок). Реле контроля напряжения – прибор с микроконтроллером, отключает часть групп при пониженном или повышенном напряжении относительно нормы.

Модели оборудования отличаются друг от друга размерами, принципом установки (навесные, встраиваемые), материалом корпуса (металл, пластик).

По назначению:

• В многоквартирных домах. Этажные располагаются на лестничных пролетах, относятся к нескольким квартирам на этаже. Квартирные – относятся к отдельной квартире, отдельным помещениям;
• В частных домах. Более сложное устройство, чем у квартирных, отвечают за всю сеть в доме, включая уличное освещение.

Существуют и другие виды распределительных щитков, располагаемые на производстве. У них больше корпус, нагрузка, другие приборы защиты от перепадов напряжения.

Подбор электрического щитка в квартиру или дом

При выборе распределительного щита руководствуются потребностями электросети. От количества групп потребителей зависит количество модулей отключения и УЗО, размер бокса. Для удобства линии розеток лучше группировать по помещениям, учитывая схему силовых кабелей. По этой причине сначала продумывают монтажную схему, а затем ищут подходящий по вместительности корпус.

Каждый прибор, подключаемый в щите, обладает своим размером DIN. Количество ДИН – это количество занимаемых реек, на которые устанавливают модули и приборы. Чтобы определить требуемое количество реек для конкретной конфигурации электросети, складывают размеры автоматов, реле и других элементов.

Рекомендуется оставлять пустое пространство между автоматами для защиты от перегрева (естественная вентиляция) и закладывать несколько свободных реек на будущее. Запас в данном случае – способ избежать проблем во время потенциального расширения схемы при подключении новых потребителей.

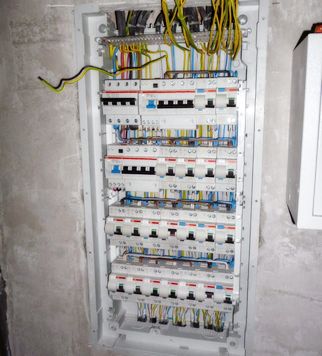

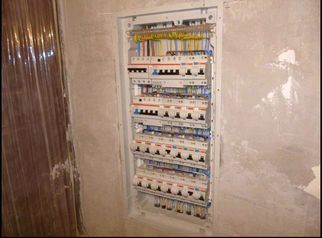

От того, как проложена проводка, зависит принцип установки. Элементы распределительного щитка должны быть защищены. В квартире проводка внутренняя, поэтому установка электрощита производится внутрь стены (закон разрешает так делать даже для несущей стены).

В частном доме все зависит от строительного материала, из которого он построен:

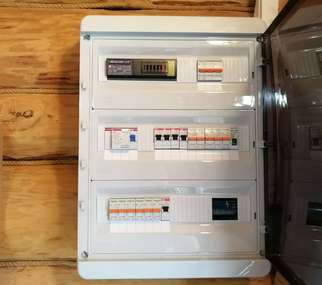

• В деревянном доме проводка наружная по требованиям безопасности, распределительный шкаф – навесной;
• В бетонных коттеджах силовые кабели располагаются внутри стены, без отделки, поэтому и щиток располагают внутри.

Стоит упомянуть, что закон требует установки щита снаружи со своим счетчиком, который связан с внутренним. Такие требования из-за того, что сотрудники компании, оказывающей услуги электроснабжения, должны отслеживать показания счетчиков. Внешний щиток обычно навесной.

Металл или пластик – вопрос скорее вкуса, чем необходимости. Для более надежной защиты (особенно, если в доме дети), рекомендуют металлические шкафчики, для навесного расположения пластиковый шкаф выигрывает у металлического в весе.

Для автомата стоит учесть номинал – максимальную силу тока, которую выдержит модуль без аварийного отключения. Противопожарное УЗО располагают для всей сети. Отдельно устанавливают защитные устройства на линии с высокой нагрузкой.

Сборка электрощита профессиональными электриками

Процесс сборки электрического щита состоит из нескольких этапов:

• Монтаж элементов по определенной заранее схеме.
• Монтаж счетчика.
• Подключение проводки.
• Проверка работы.

Вводной модуль располагают первым, на самой высокой рейке. Это сделано специально: внешняя сеть подключается к внутренней через щиток именно сверху. Кабели располагают во всех направлениях (включая тыльную стенку), так, чтобы они не мешали друг другу и были сгруппированы.

При полной конфигурации (т.е. с монтажом в электрощит рекомендуемых устройств) картина следующая: вводной автомат, реле напряжения, счетчик, УЗО для вводного модуля, остальные автоматы для каждой группы розеток. Порядок оставшихся модулей либо указывается изначально в проекте монтажа, либо согласуется с заказчиком. Всегда имеет смысл поставить стабилизатор напряжения: скачки напряжения довольно частое явление и из-за них может выходить из строя бытовая техника, телевизоры, компьютеры и т.д.

Счетчик следует за вводным автоматом. Обычно его устанавливают представители компании услуг электроснабжения или владелец дома.

Провода подключаются только по заранее утвержденному плану, чтобы избежать путаницы. Поскольку потребители сети разные (лампы, бытовая техника, стандартные розетки), каждую группу отмечают внутри корпуса, чтобы при аварийных ситуациях было понятно, какие модули отключились и за каких потребителей отвечают.

Длину кабелей лучше делать с запасом, для того, чтобы в будущем без проблем можно было масштабировать сеть.

Провода разделены по цветам. Провода для фазы разного цвета, нейтральный провод всегда синий, провод заземления полосатый желто-зеленый. Отдельно существует совмещенный провод нейтрали и заземления, он тоже полосатый, трехцветный: желтый, зеленый, синий.

Во время подключения кабели зачищают стриппером, подключают последовательно к элементам щитка (на клеммы) с помощью перемычек для автоматов.

Клеммы маркированы буквами «N» и «L» и «PE». Принцип простой: провода нейтрали к клемме «N», фаза к «L», заземление к «PE». На каждом автомате производитель обязательно указывает буквы.

Вводный кабель внешней сети подключается в последнюю очередь. Затем происходит проверка щитка: мультиметром оценивают напряжение без нагрузки (с выключенным светом), затягивают болты в местах соприкосновения проводов и клемм, проверяют изоляцию на пробой.
