Установка автомата в щитке

Устройство и виды электрических автоматов

Автоматический выключатель обеспечивает надежную защиту электрической цепи от перегрузки и тока короткого замыкания. Этот прибор имеет два контакта и механизм выключения, размещенный в диэлектрическом корпусе. Он является незаменимым элементом электрического щита. Установка автоматов в щиток должна осуществляться в соответствии с принятыми стандартами и нормами. Правильный монтаж подобного устройства позволит сохранить электропроводку в квартире или доме в случае возникновения короткого замыкания.

На рынке электрического оборудования представлено большое количество автоматических выключателей, которые могут различаться по конструкции, роду тока и числу полюсов главной цепи, видам расцепителей, наличию токоограничения и свободных контактов. Такие приборы включают в себя дугогасительную и главную контактную систему, привод расцепляющего устройства, расцепитель, а также вспомогательные контакты. Если учитывать все конструктивные виды, то соответствие напряжения и полюсов будет следующим:

• однополюсный - 220 V, (один провод - фаза);
• двухполюсный - 220 V (два провода - фаза/ноль);
• трехполюсный - 380 V (три провода - фазы);
• четырехполюсный - 380 V (три фазы/ноль).

Контактная система может быть трехступенчатой, двухступенчатой или одноступенчатой. При выборе таких приборов обратите внимание на номинальный ток. Он должен быть больше или равен наибольшему расчетному току. Также стоит обратить внимание на номинальное напряжение. Оно должно быть больше или равно напряжению сети. Между дифференциальными автоматами и УЗО имеются свои отличия. Устройство защитного отключения обычно устанавливается для защиты человека от поражения электрическим током. В отличие от автоматического выключателя, УЗО срабатывает только при возникновении токов утечки.

Монтаж автоматов профессионалами

Мы выполним монтаж автоматов в электрощитке в квартире и частном доме. Наши электрики осуществляют электромонтажные работы своевременно и без плачевных последствий для заказчика. Для установки и подключения автоматов в электрические щитки понадобятся различные инструменты и расходные материалы: плоскогубцы, кусачки, индикаторная, крестообразная и прямая отвертка, стриппер, кримпер, предназначенный только для многожильного кабеля.

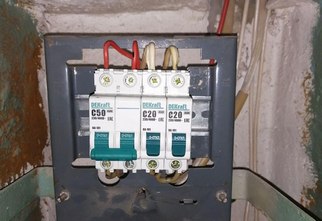

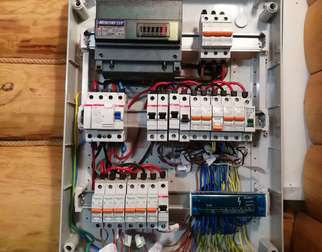

Прежде чем установить и подключить автомат защиты, нужно обесточить его. Рекомендуется выполнять подобные электромонтажные работы, стоя на резиновом коврике. На поверхности корпуса размещается схема подключения автомата. Если открыть крышку электрического щита, то можно увидеть модули, зафиксированные на металлической полосе. Она называется din-рейкой. К ней прикрепляется автоматический выключатель так, чтобы он встал в один ряд с подобными устройствами. Для крепления заземления используется проходной контакт.

Если необходимо осуществить подключение двухполюсного вводного автомата, то нужно подключить фазу и ноль, а для однополюсного - только фазу. Нулевой и фазный провод не должны быть плотно прижаты друг к другу. Присоединение фазы можно оборудовать с помощью гребенки или перемычек. Провода размещаются в специально предназначенных отверстиях.

Установка автомата завершается тестированием системы: подаем напряжение, подключаем все устройства в цепи и проверяем напряжения в области верхних и нижних клемм, используя индикаторную отвертку.

Замена автоматов должна быть выполнена квалифицированным и компетентным электриком, который способен соблюсти технику безопасности и внимательно изучить схемы установки устройства в квартирный щиток. Только в этом случае можно не беспокоиться о качестве работы и обеспечить бесперебойное энергоснабжение собственных домов.
