Монтаж проводки в квартире

Когда требуется монтаж электропроводки в квартире или доме?

Монтаж электрики требуется в нескольких случаях:

• В квартире или частном доме проводят капитальный ремонт. При масштабной переделке пространства проводку обязательно меняют – для наибольшего удобства владельцев помещения и, чтобы снизить риски возгорания из-за износа изоляции.
• Многоквартирный или частный дом строили до 80-х годов прошлого столетия, и проводку в них ни разу не меняли. Раньше устанавливали провода с алюминиевыми жилами, рассчитанные на нагрузку до 3 кВт. Современная бытовая техника более мощная, соответственно, старая проводка ее не выдерживает.
• Компоненты электросистемы сломаны. Например, искрит розетка, оплавился корпус выключателя, электричество работает со сбоями, выходит из строя бытовая техника. В перечисленных ситуациях однозначно нужно менять проводку в квартире – частично или полностью.
• В помещениях переставили мебель, в итоге розетки, выключатели, светильники расположены неудобно. Прокладка электропроводки с установкой электротехнических изделий на другое место решит возникшие проблемы.

Монтаж проводки должны выполнять специалисты, которые имеют соответствующий опыт, специальные группы допуска для работы с электрикой. Тогда в дальнейшем не возникнет проблем при эксплуатации электросети.

Подготовка к монтажу проводки

Подготовка к монтажным работам – поэтапный процесс. Он включает:

1. Планирование электрики.
2. Составление схемы электропроводки.
3. Расчеты.
4. Разметку.
5. Подготовительные мероприятия.

Рассмотрим все перечисленные работы.

Планирование электрики

Электромонтажные работы должны быть проведены в соответствии с нормативами ПУЭ, стандартами и правилами ГОСТ и СНиП:

• К приборам учета, розеткам, выключателям и другим элементам электросети необходимо обеспечить доступ для удобства ремонта, эксплуатации и обслуживания.
• Прокладка кабелей выполняется только по вертикали или горизонтали. Не допускается пересечение проводов, наличие изгибов.
• Розетки устанавливают на расстоянии 50-60 см от пола, провода к ним протягивают снизу вверх. На м² монтируют одну розетку.
• Выключатели устанавливают на расстоянии 150-170 см от пола. Провода к ним монтируют сверху вниз.
• Количество розеток для кухни зависит от количества бытовой техники. Для электроплит и других мощных приборов устанавливают розетки, к которым подходит отдельная линия от электрического щита.
• При параллельной прокладке кабелей расстояние между проводами должно составлять от 3 мм.
• Электропроводку нельзя укладывать на металлические строительные конструкции.

При планировании проводки учитывают все перечисленные нюансы. Также на этом этапе подбирают варианты элементов для создания электросети, определяются со способом прокладки проводки – скрытым или открытым. Если выполняется полная замена электрики, электросеть делят на несколько линий.

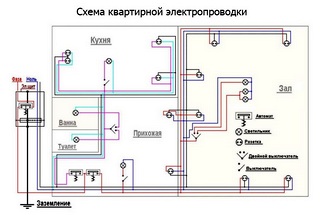

Составление схемы проводки

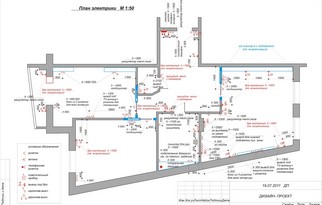

Грамотно составленная схема прокладки проводки помогает точно рассчитать количество материалов для монтажа, определиться с местами установки розеток и выключателей, распределительных коробок, рассчитать сечение и длину кабеля.

В схеме указывают:

• Группы проводки – отдельные линии для электроснабжения потребителей в разных комнатах помещения.
• Точки питания и места установки мощной бытовой техники.
• Места монтажа розеток, выключателей и другие параметры.

В дальнейшем схема обязательно пригодится. Например, при ремонте. Благодаря чертежам вы будете знать, где проложены провода, где стоят распределительные коробки.

При проектировании обязательно рассчитывается мощность кабеля. Для этого складывают мощность потребителей, которые будут подключать к электросети, а затем прибавляют к полученной сумме 20-30%. Также с учетом нагрузки рассчитывают показатели сечения кабелей.

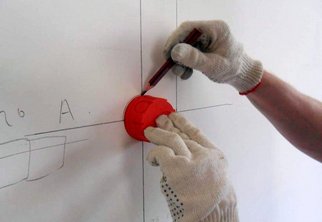

Мастер размечает стены в соответствии с ранее составленной схемой. С помощью рулетки, уровня и маркера он наносит:

• вертикальные и горизонтальные линии по местам прокладки электромагистралей;
• точки, где будут установлены мощные электрические приборы;
• места подключения розеток, выключателей, осветительных приборов.

Подготовительные мероприятия

На объект доставляют необходимые строительные материалы.

Если выполняется монтаж скрытой проводки, мастера проводят штробление стен, подготовку отверстий под распредкоробки, розетки и выключатели. Для штробления используют штроборез, перфоратор, болгарку, диски по бетону.

При установке открытым способом электрики монтируют основу кабель-каналов, собирают электрический щиток.

Процесс монтажа электрики

Прокладка электрики также выполняется поэтапно. Проводятся следующие работы:

1. Прокладка электромагистралей.
2. Установка распределительных коробок.
3. Монтаж розеток.
4. Подключение системы освещения.
5. Установка электрического щитка.

Остановимся подробно на каждом этапе.

Прокладка электропроводки

Для монтажа электропроводки используют специальные инструменты:

• нож для разделки провода;
• кусачки;
• пассатижи;
• стриппер;
• диэлектрические отвертки;
• пресс-клещи для огильзовки кабелей;
• паяльный фен;
• мультиметр.

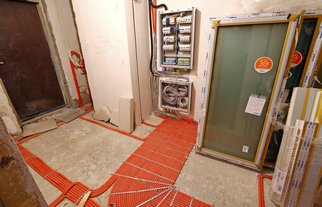

Прокладка проводов начинается с мест, расположенных поблизости от щитка. Часть кабелей устанавливается в защитных гофротрубах, если это предусмотрено схемой. Некоторые участки проводки точечно закрепляют раствором гипса. При установке кабеля по полу используют гофротрубу, которую фиксируют на специальные клипсы.

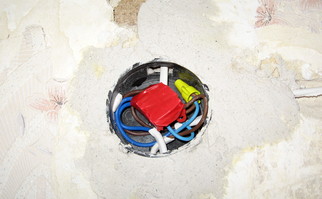

Установка распределительных коробок

Чтобы установить коробку, электрик:

• удаляет соединительные ушки;
• проверяет, соответствует ли размер изделия отверстию;
• вставляет гофру с кабелем в отверстие на коробке;
• крепит коробку на гипс.

Если монтируется 2-5 распределительных коробок, дополнительно устанавливают жесткий каркас из алюминиевого уголка для более прочной фиксации.

Подключение розеток

Розетки подключают поочередно. В двухфазных сетях фаза крепится в правой клемме, ноль – в левой. После фиксации проводов в клеммах розетку устанавливают в подрозетник, монтируют защитную крышку. Подключение выполняется разными способами.

Монтаж системы освещения

Кабели для осветительных приборов прокладывают до монтажа натяжных или подвесных потолков. Сначала подключают выключатели, затем устанавливают светильники и подсоединяют их к выключателям.

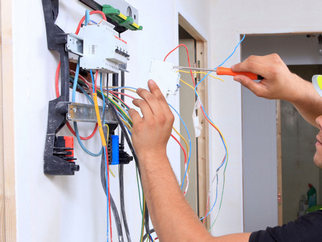

Установка электрического щитка

В корпусе электрощита расположены приборы учета, автоматы и УЗО с номинальной мощностью, которую рассчитывают на этапе подготовки к электромонтажу. Автоматические выключатели отключают подачу электроэнергии при возникновении аварийной ситуации. После сборки щитка выводы кабельных линий подсоединяют к автоматам.

От качества монтажа электрики зависит безопасная и стабильная работа электросети. Поэтому электромонтажные мероприятия должны выполнять профессионалы.
